Zbiory, część wspólna i dopełnienie potrafią wyglądać abstrakcyjnie, dopóki nie zobaczy się ich na prostym rysunku. Diagram Venna pokazuje relacje między zbiorami w sposób, który da się szybko odczytać i od razu wykorzystać w zadaniach z matematyki, logiki czy prawdopodobieństwa. Poniżej wyjaśniam, jak go czytać, jak go narysować i kiedy naprawdę pomaga, a kiedy może wprowadzać w błąd.
Najważniejsze informacje w jednym miejscu
- Diagram zbiorów pokazuje, co należy do jednego zbioru, do dwóch naraz, a co jest poza nimi.
- Najważniejsze pojęcia to suma zbiorów, część wspólna, różnica i dopełnienie.
- Dla dwóch zbiorów zwykle mamy 4 obszary, a dla trzech już 8, bo liczba pól rośnie jak 2^n.
- Taki rysunek pomaga porządkować informacje, ale nie zastępuje uzasadnienia ani dowodu.
- W szkolnych zadaniach najlepiej sprawdza się przy prostych porównaniach i krótkich analizach relacji między grupami elementów.
Co właściwie pokazuje diagram zbiorów
Ja traktuję taki schemat jako wizualny język matematyki. Każdy okrąg lub zamknięty obszar oznacza jeden zbiór, a miejsce ich nakładania się pokazuje relacje między elementami: co jest wspólne, co należy tylko do jednego zbioru, a co nie pasuje do żadnego z nich.
Najprostszy przykład to dwa zbiory: uczniowie grający w piłkę i uczniowie grający w szachy. Część wspólna pokazuje osoby należące do obu grup, fragmenty poza przecięciem - osoby, które należą tylko do jednej z nich. Jeśli obszary się nie przecinają, zbiory są rozłączne. Jeśli jeden mieści się w drugim, mamy relację podzbioru.
To właśnie dlatego taki rysunek tak dobrze działa w matematyce szkolnej: pozwala zobaczyć relacje, które w samym tekście zadania są ukryte w zdaniach. Następny krok to nauczyć się czytać te pola bez zgadywania.
Jak odczytywać obszary bez zgadywania

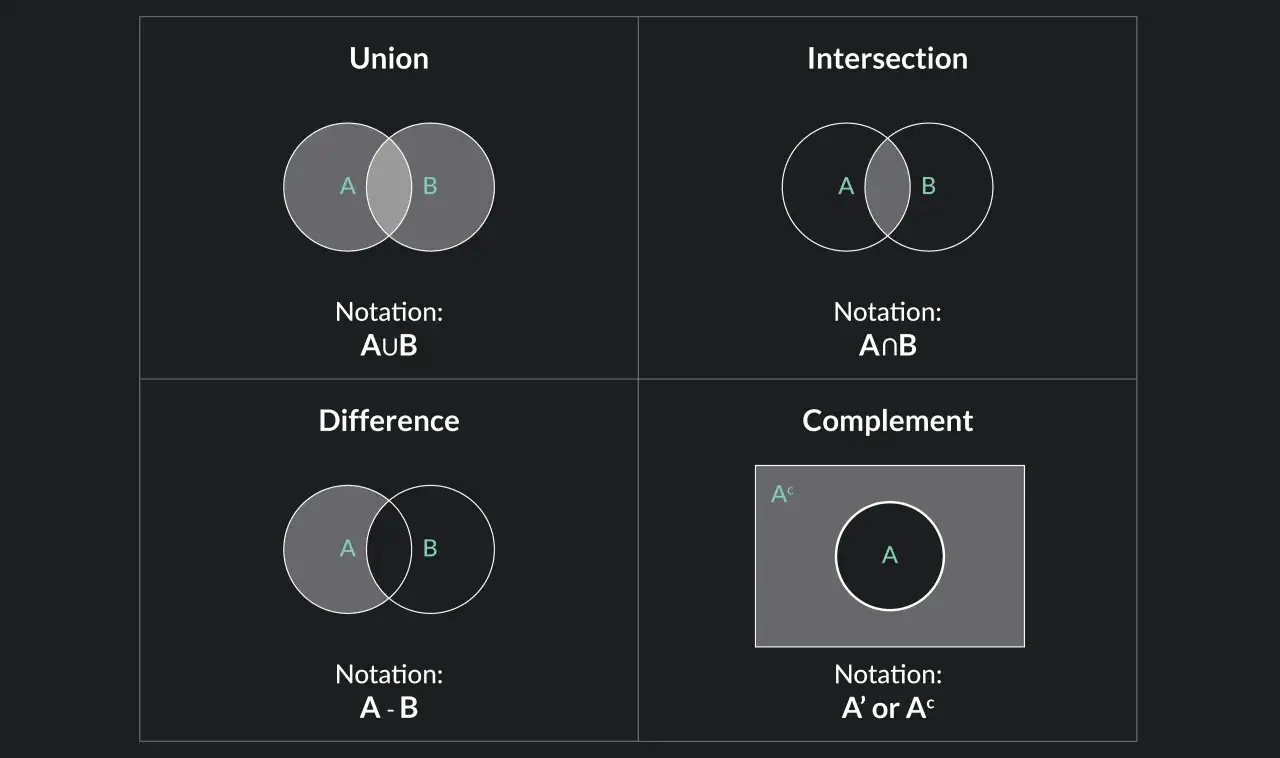

W praktyce największe znaczenie mają cztery rzeczy: część wspólna, suma, różnica i dopełnienie. Jeśli uczeń pomyli choć jedną z nich, cały wynik może wyjść poprawny tylko pozornie.
| Symbol | Znaczenie | Jak to widać na rysunku |
|---|---|---|
| A ∩ B | Część wspólna zbiorów A i B | Tylko środkowy fragment, czyli elementy należące do obu zbiorów jednocześnie |
| A ∪ B | Suma zbiorów A i B | Wszystkie obszary należące do A, do B albo do obu naraz |
| A \ B | Różnica zbiorów | Elementy należące do A, ale nienależące do B |
| Ac | Dopełnienie zbioru A | Wszystko, co znajduje się poza zbiorem A w obrębie ustalonego uniwersum |
Najważniejsze jest tu słowo uniwersum. To zbiór wszystkich rozpatrywanych elementów w zadaniu, na przykład wszystkich uczniów w klasie albo wszystkich liczb z danego przedziału. Bez niego dopełnienie nie ma sensu, bo nie wiadomo, względem czego je liczyć.
Jeżeli czytelnik umie wskazać na rysunku tylko trzy rzeczy - co jest wspólne, co jest wyłącznie w jednym zbiorze i co leży poza nimi - ma już solidną podstawę do rozwiązywania większości szkolnych zadań. Teraz można przejść od odczytu do samego tworzenia takiego schematu.
Jak narysować taki schemat krok po kroku
Wbrew pozorom rysowanie nie zaczyna się od okręgów. Najpierw trzeba ustalić, jakie zbiory porównujemy i jakie relacje wynikają z treści zadania. Dopiero potem warto sięgnąć po prosty szkic.
- Określ uniwersum, czyli cały obszar, w którym rozpatrujesz elementy.
- Wypisz zbiory, które mają być porównane, i nazwij je jasno.
- Sprawdź, czy elementy mogą należeć do obu zbiorów jednocześnie.
- Narysuj zamknięte figury tak, by pokazać przecięcia zgodne z treścią zadania.
- Wpisz najpierw część wspólną, potem elementy należące tylko do jednego zbioru, a na końcu to, co zostaje poza nimi.
- Na końcu porównaj rysunek z treścią zadania i usuń każdy obszar, który nie ma uzasadnienia.
Ten porządek ma znaczenie. Jeśli zacznie się od przypadkowego szkicowania kół, łatwo stworzyć ładny rysunek, który matematycznie nic nie znaczy. Ja zawsze powtarzam uczniom: najpierw treść, potem geometria rysunku.
Warto też pamiętać, że przy większej liczbie zbiorów schemat szybko robi się mało czytelny. I właśnie tu pojawia się pytanie, kiedy taki model naprawdę ma sens, a kiedy staje się tylko ozdobą.
Dwa zbiory i trzy zbiory nie działają tak samo
Najbardziej użyteczne są zwykle rysunki dla dwóch albo trzech zbiorów. Przy większej liczbie obszarów przybywa wykładniczo, więc schemat staje się trudny do odczytania i łatwy do pomylenia.
| Liczba zbiorów | Liczba obszarów | Praktyczna czytelność | Typowe zastosowanie |
|---|---|---|---|
| 2 | 4 | Bardzo wysoka | Porównanie dwóch grup, prostych cech, dwóch wydarzeń |
| 3 | 8 | Wysoka, ale wymaga większej uwagi | Zadania z trzema kategoriami, bardziej złożone porównania |
| 4 i więcej | 2n | Coraz niższa | Rzadziej w szkole, częściej jako model pomocniczy, nie główny |
Ta liczba pól nie jest przypadkowa. Dla dwóch zbiorów są cztery możliwe stany: tylko A, tylko B, A i B jednocześnie oraz żaden z nich. Dla trzech zbiorów dochodzi osiem kombinacji, bo każdy element może należeć albo nie należeć do każdego zbioru osobno. To proste rozwinięcie pomaga zrozumieć, dlaczego trzy zbiory nadal da się ogarnąć wzrokiem, a cztery już często wymagają innego narzędzia.
W praktyce szkolnej to ważna granica. Jeśli widzę, że zadanie zaczyna wymuszać coraz więcej przecięć, wolę przejść do tabeli, wypisu lub krótkiego zapisu algebraicznego. Z takiego rysunku nadal można skorzystać, ale nie zawsze jest to najlepsza forma pracy. Kolejna rzecz to konkretne zastosowania, w których ten schemat naprawdę pomaga.
Do czego przydaje się w matematyce i na lekcjach
W matematyce szkolnej taki schemat najczęściej pojawia się w trzech miejscach: przy teorii zbiorów, przy logice oraz przy rachunku prawdopodobieństwa. W każdym z tych działów pełni trochę inną rolę, ale sens pozostaje podobny - ma uporządkować informacje i ułatwić wnioskowanie.
W zadaniach z teorii zbiorów diagram pomaga ustalić, ile elementów należy do każdej części, a ile do części wspólnej. W logice pokazuje, które warunki mogą zachodzić równocześnie. W prawdopodobieństwie pomaga zrozumieć zdarzenia zależne i niezależne, bo uczniowie szybciej widzą, co się nakłada, a co wyklucza.
Na lekcji taki rysunek działa też dydaktycznie. Gdy uczeń sam wpisuje elementy do odpowiednich pól, zwykle lepiej rozumie treść zadania niż wtedy, gdy od razu próbuje liczyć na skróty. To nie jest drobna różnica. W matematyce wiele błędów bierze się właśnie z pominięcia etapu porządkowania danych.
Dobrym przykładem są zadania typu: „w klasie 12 osób lubi matematykę, 8 fizykę, a 5 obie rzeczy”. Bez rysunku łatwo pogubić się w danych. Z rysunkiem widać od razu, co oznacza liczba w części wspólnej i ile zostaje w każdej z grup osobno. Następna sekcja pokazuje, gdzie takie myślenie bywa najczęściej błędne.
Najczęstsze błędy i ograniczenia, o których łatwo zapomnieć
Najczęstszy błąd to rysowanie bez ustalenia uniwersum. Jeśli nie wiadomo, względem czego liczy się dopełnienie, cały obraz staje się niejednoznaczny. Drugi klasyczny problem to traktowanie okręgów jak dowodu. Rysunek pomaga myśleć, ale sam z siebie niczego nie rozstrzyga.
W praktyce widzę też trzy inne pomyłki, które powtarzają się wyjątkowo często:
- mylenie sumy z częścią wspólną, czyli czytanie „wszystko razem” zamiast „tylko to, co wspólne”;
- uznawanie pustego obszaru za oczywisty, bez sprawdzenia, czy naprawdę wynika to z treści zadania;
- upieranie się przy schemacie, nawet gdy przy czterech zbiorach staje się nieczytelny.
Jest jeszcze jedna ważna granica: nie każdy rysunek zbiorów jest klasycznym diagramem Venna. W szkolnych materiałach pojawiają się też uproszczone schematy, które pokazują tylko realne przecięcia, a nie wszystkie możliwe pola. To nie błąd, tylko inny sposób prezentacji danych. Różnica jest istotna, bo od niej zależy, czy rysunek ma służyć ścisłej analizie, czy tylko szybkiemu zorientowaniu się w sytuacji.
Po tych ograniczeniach łatwiej ocenić, kiedy schemat pomaga, a kiedy lepiej oprzeć się na innym narzędziu. I właśnie dlatego na koniec warto zebrać najważniejsze zasady w krótką, praktyczną całość.
Co warto zapamiętać przed kolejnym zadaniem
Jeżeli mam wskazać jedną rzecz, która naprawdę robi różnicę, to jest nią kolejność działania: najpierw zrozumienie zbiorów, potem rysunek, na końcu liczenie. Taki porządek oszczędza czas i ogranicza liczbę błędów bardziej niż szukanie „sprytnych trików”.
Przydatne są też trzy proste nawyki: zawsze nazwij uniwersum, zawsze sprawdź część wspólną i zawsze pytaj, czy schemat nadal jest czytelny po dodaniu kolejnego zbioru. Jeśli te trzy warunki są spełnione, diagram naprawdę pomaga myśleć, a nie tylko ładnie wyglądać w zeszycie.
W szkolnej matematyce taki sposób przedstawiania danych daje uczniowi coś bardzo konkretnego: porządek. A kiedy zadanie staje się logicznie uporządkowane, dużo łatwiej przejść od rysunku do poprawnej odpowiedzi.
